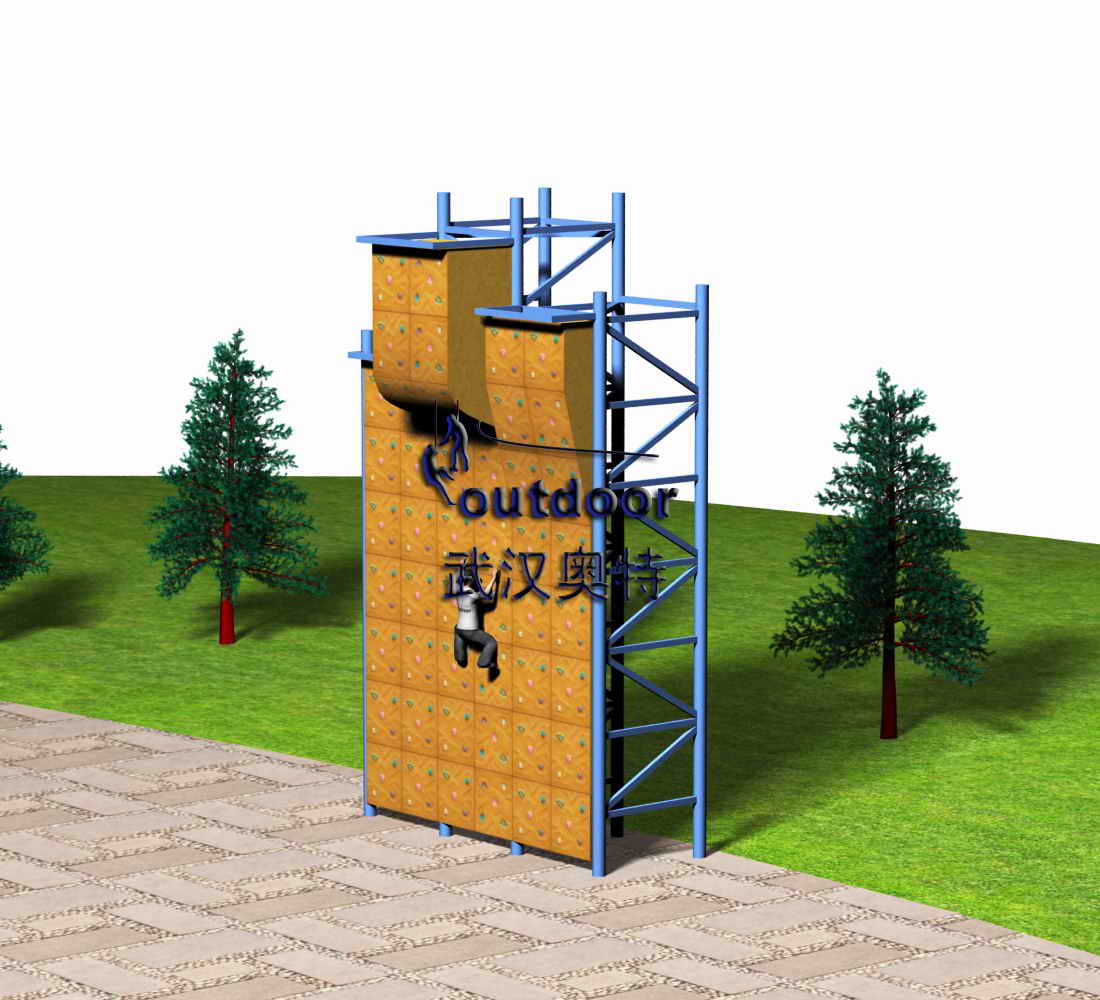

山形攀岩墙

发布时间:2014-2-27        阅读次数:2546



武汉奥特拓展技术开发有限公司

标准人工有机岩板

  • 奥特复合材料岩板

奥特复合材料系列岩板,创作了完善的攀爬效果,立体的形态结构,安装于人工岩墙上,定会增添更多攀爬乐趣。

奥特岩板包括14款攀爬板,每块板可提供不同造型:平面板分为A、B、C、D型,内弧(阴弧)、外弧(阳弧)和S翘型板等。

攀岩板均已嵌好予埋件,有部分用以安装大、中、小各类款式支点(把手),有的岩壁还设有内嵌式把手,它可增添攀爬的难度,因为每个内嵌式把手和外露式把手一样,可做不同方位的转动,亦可互相对换位置,或可换上平面支点,千变万化,整幅岩墙的支点均可在短时间内容易的装卸修改线路。

整板的颜色为褐黄土色,是用复合材料制成的,其重量为17公斤一块,板的表面颗粒纹理整齐,质地较硬,因此提供较和谐的摩擦力和攀爬触感。

奥特人工攀岩板的优点

  1. 质量较轻,坚固耐用有韧性,表面颜色和谐。
  2. 配有内嵌式和外露式把手,其色彩各异。
  3. 容易拆下更换或安装新型态。
  4. 同的板型可组合成多种造型,具有完善的防真山岩效果。
  5. 容易清理(高压喷水)。
  • 标准规范

本标准规定了人造岩板的品种、规格、技术要求、检验方法及验收规则。

本标准适应人造攀岩板的生产制造和销售经验。

  • 引用标准

本标准是根据“国家质量监督检验中心”检测的数据为依据,结合本公司生产建造的数座岩场(壁)实际使用效果以及对其岩板进行人工检测(冲击、拉伸强度)综合得出的结果。实践证明“奥特人造岩板”强度优于进口板,价格低,在造型、规格、制作工艺上也已提高到一定水平,因此,很受专业攀岩和广大爱好者的欢迎,同时也得到了中国登山协会的肯定,引用标准:

GB3354—82《定向增强拉伸性能实验方法》

GB/T1449—83《增强弯曲性能的实验方法》

GB/T3854—83《增强硬度测试方法》

  • 产品品种、规格
  1. 品种

平面弧:面上有防真岩造型,其形状又分为A、B、C、D型

内弧板(阴弧)表面防真山岩造型,板弧面在内。

外弧板(阳弧)表面防真山岩造型,板弧面在外。

S型板(翘角板)表面防真山岩造型,两头略翘起。

  1. 规格(单位:mm)



名称

长度

宽度

厚度

边厚

角度

重量约kg

平面造型板

905±2

905±2

5-8±1

15-20±1

90°

17

内弧板

905±2

905±2

5-8±1

15-20±1

弧状

18

外弧板

905±2

905±2

5-8±1

15-20±1

弧状

18

S型板

905±2

905±2

5-8±1

15-20±1

90°

17

平面板

998±2

998±2

20±1

20±1

90°

15

大型板

2499±2

999±2

6±1

20±1

90°

38

  • 技术要求
  1. 外观质量:

手感舒适、摩擦力适中、表面造型有凹凸度,但整体平滑,色泽均匀、孔口规范、棱角齐直、无明显起边。

  1. 尺寸要求:

符合规格规定,安装成型后,两板间隔≤8mm.

  1. 强度:
    • 拉伸强度(兆帕):50-70
    • 冲击强度(焦耳/c㎡):10-20
    • 剪切强度(兆帕):80-100
    • 弯曲强度
  2. 耐久性:

在大气暴露条件下,以正常气温和湿度为标准,20年内具有强度仍可保留80%以上,如果采取适当防护措施,可满足永久性建筑耐久性要求。



  • 检验方法及规则
  1. 外观质量和尺寸检验;

每块岩板按规定的规格要求逐项检查。

  1. 强度检验
    • 拉伸强度检验:

按照GB3354-82《定向增强拉伸性能实验方法》检测。

  • 冲击强度检验:

按照GB1451-83《冲击韧性试验方法》检测。也可采取简支梁法,悬臂梁法和落锤冲击法三种方法测试。

  • 剪切强度检验:

按照GB3355-82《增强纵横剪刀试验方法》检测。

  • 弯曲强度检验:

按照GB1449-83《增强弯区性能试验方法》检验。

  • 耐久性检查:

可按照国家建材工业局JC349-83《建材抗疲劳性试验方法》检测。

  • 验规则:

各项检查均可采取随机抽样法,随意选取3块,按以上检验方法进行检测。如不合格,可加倍取样检验。若再不符合规格要求,该批次产品应判为不合格产品。



武汉奥特拓展技术开发有限公司
